管道修復氣囊 管道內襯點修氣囊樹脂玻纖布廠家批發

管道點位修復氣囊

管道局部?jī)?nèi)襯修復技術簡介
  修復過程：管道內部勘測 -------堵水降水 -------管道CCTV檢測（管道機器人）-------管道內壁清潔及處理--------氣囊設備準備-------修復材料準備------樹脂混合------玻纖布展開刮膠-----刮膠后的玻纖布纏繞在修復氣囊上------氣囊進入管道移動到修復位置----充氣后保壓-----修復材料固化后氣囊放氣抽出----管道CCTV檢測確認修復效果-----管道正常通水

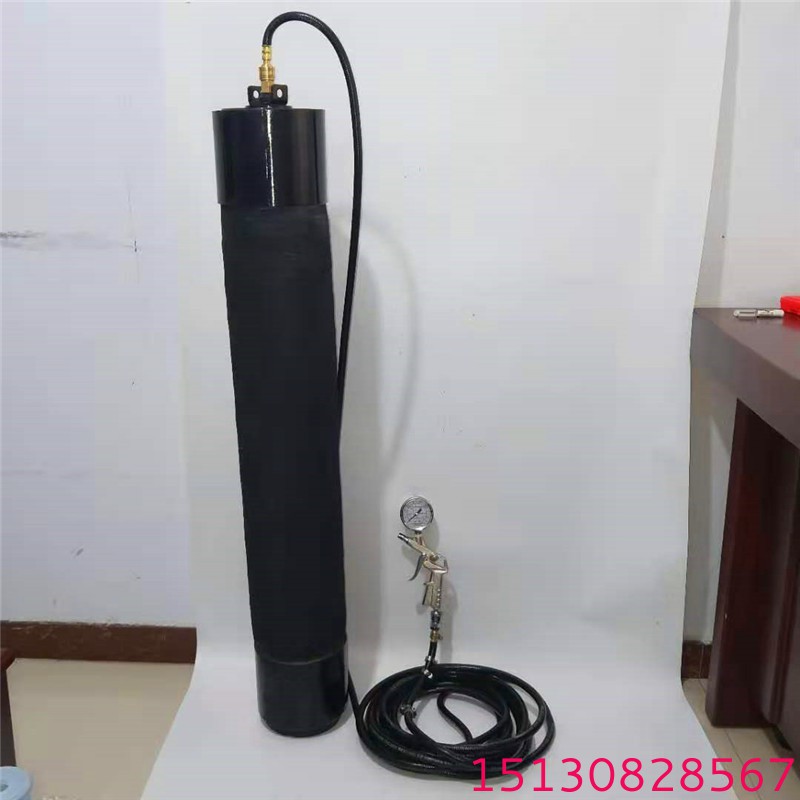

    管道修復氣囊 可以用于修復市政管道中離沙井入口較近的管道缺陷修復，也可以用于其他管道的修復流程。氣囊可以被應用于裂縫、滲漏接頭的修復，或堵塞錯位的、有樹根入侵、被腐蝕的管道。通常直徑在300mm到1200之間市政污水管道均可采用這種技術修復。修復氣囊的主體采用特種橡膠制成，以保證它必要的柔韌性、強度、耐久度；金屬部分則要采用耐腐蝕材料制作，以更大程度提高設備的使用壽命。
   管道點位修復氣囊
1、局部?jī)?nèi)襯修復技術
1)工藝過程簡介：
管道勘測→堵水調水→管道CCTV檢測→管道預處理→設備材料準備→樹脂混合，刮膠→刮膠后玻纖布纏繞修補氣囊→氣囊入管定位→充氣保壓→固化后泄壓抽出氣囊→管道CCTV檢測確認修復效果→管道正常通水
2)業務范圍
管道局部破損修復，管道不均勻沉降錯位，脫節修復；
作為管道全內襯修復的預處理方案。
2、局部修復技術
1)工藝過程簡介
管道清洗→安全檢測→管道預處理→安裝不銹鋼套筒→將CCTV、橡膠氣囊、不銹鋼套筒串聯起來→用線纜牽引至管道修復處→卷筒膨脹到位后卷筒上定位卡將卷筒鎖住→抽出氣囊、承載器→即可通水
2）業務范圍
管道破裂、漏水、漏泥、錯位等情況的管道非開挖局部修復。

管道點狀原位內襯修復-采用非開挖管道點位內襯修復技術工藝方式使舊管道獲得再生,重新獲得20年以上的使用壽命。這種工藝是先用樹脂將玻璃纖維織物浸透，再將玻璃纖維織物包在變徑管道修復氣囊上送至管道損壞處。在CCTV機器人的監控下，通過對氣囊進行空氣膨脹，將其與管壁相貼，然后再進行固化。固化過程需1小時。同屬該點位修復工藝的還有不銹鋼內襯，無需固化，點位修復過程僅需10-15分鐘。

管道修復氣囊的作用，是將管道小面積向內的坍塌頂回去，以恢復管道的流通能力。同時可以對管道內壁壓覆加固過堵漏材料;

管道封堵氣囊的作用是將管道堵住，不讓水通過，以便于施工等需要。

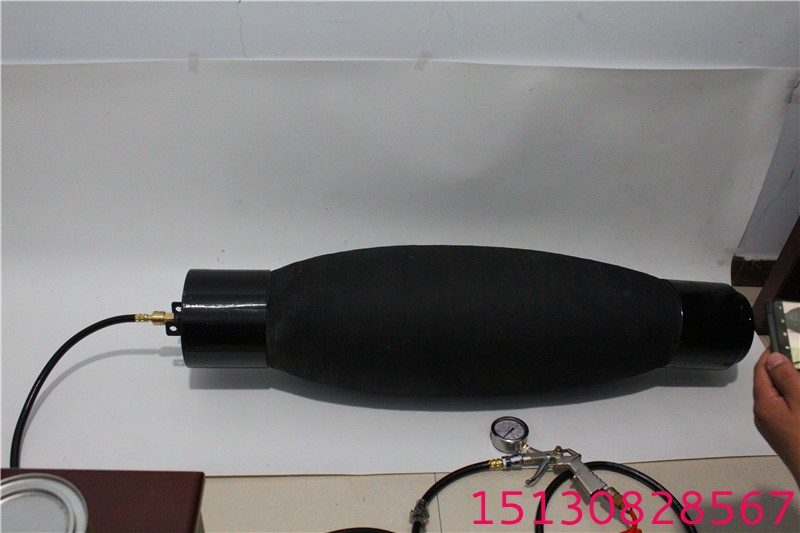

管道修復氣囊工作時漲開的直徑是受限的，即漲到*定程度就不再擴大。這時管道向內塌陷的部位則繼續受到擴張力的壓迫而被修復;

管道封堵氣囊工作時漲開力是均勻的，這樣氣囊可以緊貼管道內壁而達到封堵作用。

管道修復氣囊可以用于修復市政管道中離沙井入口較近的管道缺陷修復，也可以用于其他管道的修復流程。氣囊可以被應用于裂縫、滲漏接頭的修復，或堵塞錯位的、有樹根入侵、被腐蝕的管道。通常直徑在50mm到800之間市政污水管道均可采用這種技術修復。修復氣囊的主體采用特種橡膠制成，以保證它必要的柔韌性、強度、耐久度;金屬部分則要采用耐腐蝕材料制作，以*大程度提高設備的使用壽。

針對于城市管道老化問題，現多數城市撓頭不已，原有設計管道不能滿足現在的排放要求，需要加裝或者更換的，還有*些管道被老樹根破壞，管道腐蝕等等問題困擾著城市，這些管道得不到有效管理和維護，城市表面看似平靜，地下卻暗藏危機。

現很多城市管網開挖維護代價太大，對交通和環境影響十分巨大，針對這些情況，我公司不斷**新技術，現在基于非開挖的方法已有三種方法，其中*常用的簡單維護就是使用管道修復氣囊，針對管道破損做點位修復，簡單方便，可加強管道性能，增加管道壽命，對城市交通，路面安全幾乎沒有影響！

這種方式簡單易學，操作局限性小，希望可為城市管網人帶來更安全，更舒適的施工過程。

管道封堵氣囊，也稱為堵水氣囊、閉水氣囊、封堵氣囊、充氣管塞等，它的工作原理就是利用**橡膠做成的管道封堵氣囊通過充氣的方法使它膨脹，當堵水氣囊內氣體壓力達到規定要求時，堵水氣囊將填滿整個管道的斷面，然后利用管道封堵氣囊與管道產生摩擦力堵住漏水，從而達到目標管段內無滲水的目的。

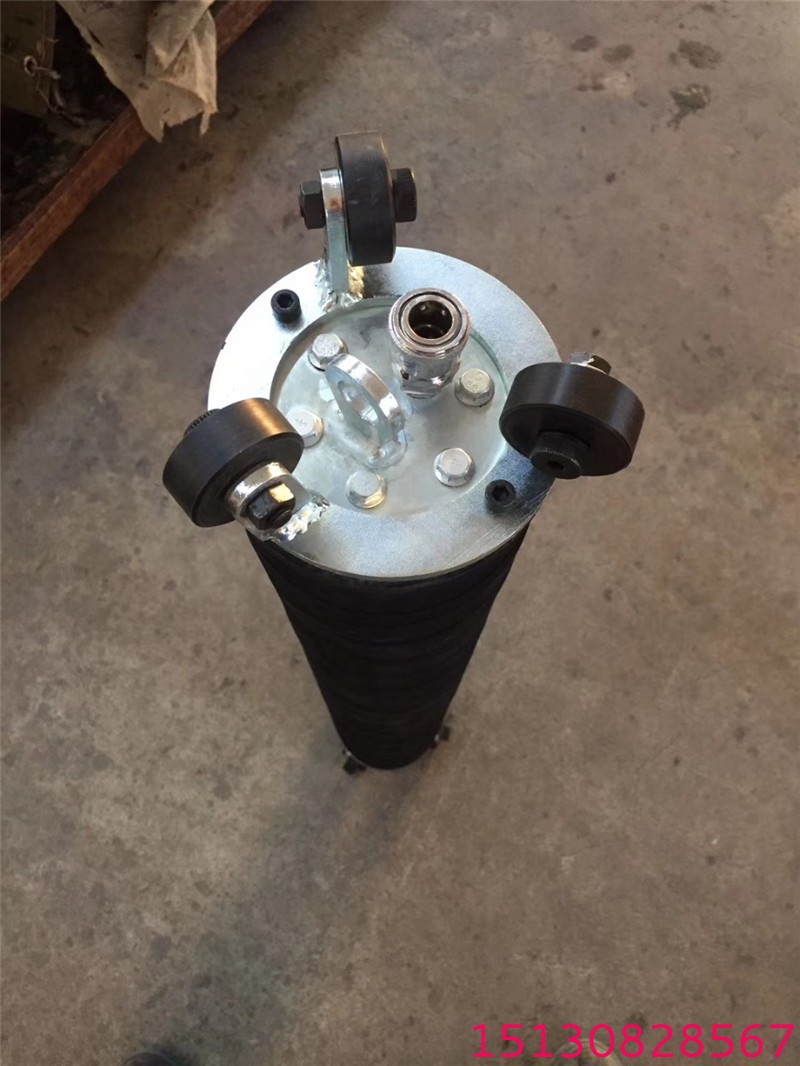

管道檢測氣囊采用動物防生學的設計原理，表面特殊碎石花紋處理采用進口特種天然原生橡膠+雙層凱夫拉纖維交叉加強結構層+進口特種天然原生橡膠*次擠壓硫化成型工藝，兩端采用鋼結構面板固定，并配有角度均勻的輪子，以保證在管道中穩定通過。中間配有加壓孔，可對兩個管道檢測氣囊中間加水壓或氣壓?？珊虲CTV連接使用。

更強的摩擦力（表面特殊碎石花紋處理）

更致密的橡膠（擠壓硫化成型工藝）

更輕便（易折疊，能快速通過井口進入井內）

更安全（唯*有保險承保的氣囊）

更高的膨脹性（變徑廣）

更結實（兩端都采用可拆卸承重拉環）

更高性?xún)r(jià)比

易修補（冷補熱補都可）

使用壽命長（兩年或500次以上）

管道封堵氣囊適用于不同管道檢測、維修、閉水閉氣試驗等的道路封堵，管道導流。適用范圍100MM-2000MM的各種材質管道。金屬件均耐腐蝕處理。每款產品都會在出廠前使用2倍額定工作壓力在相應型號*大使用管徑下進行測試，強度高，密閉性好耐腐蝕，抗老化，重量輕，易運輸，并且易修補。

點位內襯修復氣囊推薦：氣囊工作原理就是利用橡膠做成的氣囊通過充氣方法使其膨脹，當氣囊內的氣體壓力規定要求時，氣囊填滿整個管道斷面，利用氣囊壁與管道產生的摩擦力堵住漏水，從而目標管段內無滲水的目的。

氣囊堵水作業前的*些準備工作如下：

了解工作管段的水流狀況，上游水流來源及管網分布情況，各支線管道來源及水流量情況、作業口尺寸,與管道調度部門協調、商議、預定停水、堵水、調水的方案。它可在不同管徑、不同平面和不同位置上快速阻斷水流，是地下管道進行輸排水和淤污治理的理想工具。管道封堵氣囊特別適合對排水管道封后進行閉水試驗、閉氣試驗、查找、管道維修臨時堵水等維護測試工作。管道封堵氣囊，主要針對橫管（即水平管道)管道封堵，橢圓型，接觸管道面積不多，但易于塞入管道，堵水效果*般。操作簡單、重量輕，本體尺寸小、經濟實用。本氣囊可以自由折彎180度，有*定的耐腐蝕性能。超強膨脹性。管道封堵氣囊由增強天然橡膠制成，每*個管道封堵氣囊在交付前，都會在1.5倍的額定工作壓力和相應型號的管徑條件下進行測試。為保證管道封堵氣囊結構的強度，我們采用三倍于管封器額定工作壓力的安全系數。

缺陷管道點位修復施工圖解缺陷管道點位修復施工圖解-樹脂的攪拌缺陷管道點位修復施工圖解-樹脂的刮抹缺陷管道點位修復施工圖解-玻璃纖維布的纏繞缺陷管道點位修復施工圖解-管道修復氣囊就位缺陷管道點位修復施工圖解-樹脂的固化HDPE材質管徑DN600mm，2*錯口缺陷管道修復、4*滲漏缺陷管道缺陷修復效果對比圖管道檢測、管道異物預處理、管道非開挖修復設備選型清單

　　點狀（位）內襯修復（復合玻璃纖維）用專用樹脂將玻璃纖維布織物浸透，再將玻璃纖維布織物送至管道損壞處，通過特定工藝將其與管壁相貼，然后專用樹脂在常溫下固化，固化后的樹脂和玻璃纖維布整體共同封堵管道的破損處。

*、準備工作

　　管道上游無來水

　　管道已經被清潔

　　修補點已經被確認

　　修補材料、設備、人員已經就位

　　二、工藝流程

　　樹脂的攪拌-將兩種不同性質的、按比例配制完成的樹脂，倒入*敞口容器（鐵制品或塑料制品）內，用攪拌器攪拌，做到攪拌充分，顏色均勻。

樹脂的刮抹：將攪拌完成的樹脂，用刮刀在玻璃纖維布上均勻刮抹。玻璃纖維布應事先按不同的管徑要求裁剪完成。樹脂在刮抹過程中，玻璃纖維布應按規定分次折疊，在每次折疊后，都必須刮抹樹脂。

玻璃纖維布的纏繞：抹滿樹脂的玻璃纖維布纏繞在管道修復氣囊上，在玻璃纖維布的兩頭用細鐵絲固定。玻璃纖維布的纏繞松緊程度以自然、松馳為標準，鐵絲固定以玻璃纖維布不散開為度。

管道修復氣囊就位：專用修補器進入管道后，操作人員采用專配的充氣頂管將修補器推入管道內部，并與CCTV攝像儀操作人員用對講機互相溝通，將專用修補器精確定位在修補點。

樹脂的固化：修復氣囊充氣完畢、并達到匹配壓力，纏繞玻璃纖維布的修補器便緊緊地密貼在修補點的管壁內側。玻璃纖維布中的樹脂開始固化。在樹脂的固化過程中，修補器內部的氣壓必須保持不變，直至樹脂固化過程結束。

　　修復氣囊的回收：樹脂固化結束后，就可對修復氣囊進行回收。將專用修補器內的氣壓釋放至常態（修補器內部的空氣必須全部放光，否則，在回收的過程中，修補器容易被管壁磨損）。修補器在放氣的過程中，檢查井內不準有操作工人。
