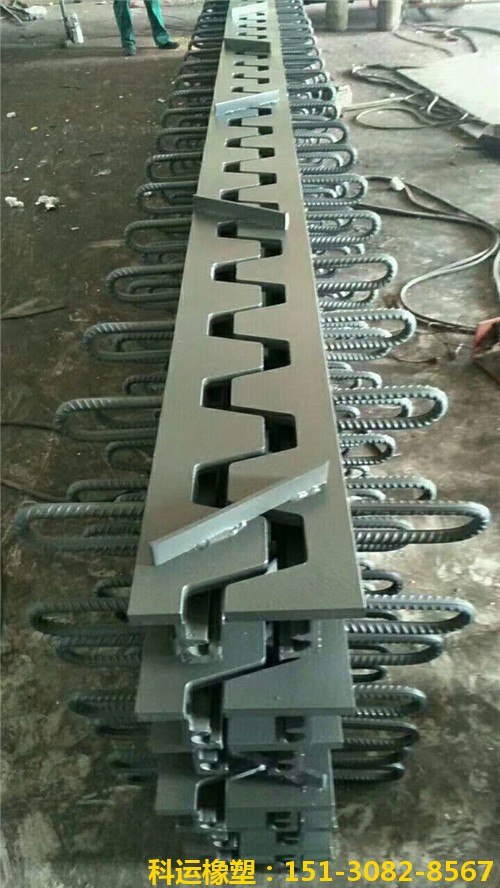

D80公路橋梁伸縮縫裝置施工安裝和質量驗收法則

*、橋梁伸縮縫裝置作業條件1.橋面瀝青混凝土面層施工完畢并經過分項驗收**.2.橋梁伸縮縫裝置已進場病檢驗** 二、橋梁施工方法.工藝     橋梁伸縮縫現澆帶邊線的確定→鋸縫工作的污染防護→橋梁伸縮縫預留槽的清理瀝青混凝土面層施工完畢后封閉交通,在瀝青混凝土溫度降至環境溫度并在24h后鋸縫.1.伸縮縫現澆帶邊線的確定:按照預留槽上口彈出標線,即為鋸縫位置.2.鋸縫工作的污染防護為避免鋸縫工作對道路面層造成污染,按照以下步驟對鋸縫位置進行防護.⑴使用防水彩布條按照路面全寬進行鋪設,使用寬膠帶粘貼,要求粘貼直順/牢固.⑵采用無齒鋸進行鋸縫,鋸縫時沿膠帶外沿行走,要求速度均勻,切縫直順,無折點,縫口垂直,切縫深度與瀝青面層厚度*致.⑶鋸縫時應及時將污水擦凈,避免溢流造成污染.3.橋梁伸縮縫預留槽的清理⑴刨除的填縫材料直接裝到汽車或鏟車上,防止造成污染.⑵預留槽必須*次清理到位,對混凝土的碎渣采用水或壓縮空氣吹凈. 安裝時，按實際溫度確定其安裝寬度值。

b、伸縮縫安裝過程，必須使用伸縮縫裝置整齊排列，保持*定的傾斜度。確保伸縮裝置的*高平面與完工的橋面相平。

①清理槽口，使之達到設計寬度和深度，清除與位移箱埋入有干擾的鋼筋，預留坑的開口必須大于伸縮縫的安裝寬度。

②檢查伸縮裝置的各梁之間間隙是否符合安裝溫度要求，否則，應用水平千斤頂、夾具進行調整直至符合設計要求，調整好后，立即安上專用夾具。

③根據伸縮縫**位置設置起吊裝置，將伸縮裝置安入在槽口內，并使伸縮裝置的頂面與橋面標高相同。同時注意縱橫坡也應與橋面相符。

④伸縮裝置吊入預留槽后，其**線應與梁端預留間隙**線對正，其長度與橋梁寬度對正。

⑤對伸縮裝置直線段進行調整，并使各縱梁的縫隙均勻*致。

⑥再在伸縮裝置箱體或錨固板處，立焊Ф16以上的鋼筋進行高度定位，橫焊Ф16鋼筋進行寬度定位。

⑦伸縮裝置正確就位錨固后，便可以將伸縮裝置*側的錨固鋼筋和預留槽預留鋼筋焊接以保證伸縮裝置線向固定并找平，焊接時只要每隔2～3個錨固筋焊接*個即可，然后再按上述步驟焊接另*側的錨固筋。待兩側達到固定后，就可將其余焊接的錨固筋再進行焊接，確保可靠錨固。在焊接錨固筋時要注意不要在邊梁和中梁上任意施工焊，以防鋼梁發生扭曲變形。

⑧伸縮裝置如果分段安裝，接縫處必須焊接，焊接應由專業人員進行，每根梁焊好后，再按⑦步驟進行錨固。

⑨根據縫的外形尺寸和預留槽口制作模板，模板放好后應遮擋嚴實，以防水漿流入位移箱內，伸縮縫上平面加蓋板，以防砂漿落入橡膠密封帶，在檢查裝置的正確平整度和中線位置，以及縫隙是否均符合要求后，方可灌入混凝土，并對混凝土充分振搗壓實，尤其應注意位移箱與預留坑基面不能留下空洞。待混凝土固化后撤去模板和伸縮縫上的固定卡。

⑩在伸縮縫處混凝土未達到80%的強度前，伸縮縫不能承受外來荷載作用。

為防止橡膠密封帶內的積水流向墩臺，可在伸縮縫裝置兩端設置翹頭，伸縮縫裝置的翹頭可根據不同的路面設計不同的樣式（翹起長度及角度），翹頭*般置于防撞墻內部。

橋梁伸縮縫裝置由于設置在梁端構造薄弱的部位，直接承受車輛荷載的反復作用，又多暴露于大自然中，受到各種自然因素的影響，因此，伸縮裝置是易損壞、難修補的部位。伸縮裝置產生破損的原因是多方面的，主要有：

設計時梁端部未能慎重考慮，在反復荷載作用下，梁端破損引起伸縮裝置失靈。另外，有時變形量計算不恰當，采用了過大的伸縮間距，導致伸縮裝置破損。

伸縮裝置本身構造剛度不足錨固的構件強度不足，在營運過程中產生不同程度的破壞。

對伸縮裝置的后澆壓填材料沒有認真對待、精心選擇，致使伸縮裝置營運質量下降，產生不同程度的病害。

施工過程中，梁端伸縮縫間距沒有按設計要求完成，人為地放大和縮小，定位角鋼位置不正確，致使伸縮裝置不能正常工作。這樣會出現下列情況：由于縫距太小，橡膠伸縮縫因超限擠壓凸起而產生跳車；由于縫距過大，荷載作用下的剪切力以及車輛行駛的慣性，會將松動的伸縮縫橡膠帶出定位角鋼，產生了另*類型的跳車。施工時伸縮裝置的錨固鋼筋焊接的不夠牢固，或產生遺漏預埋錨固鋼筋的現象，給伸縮縫本身造成隱患；施工時伸縮裝置安裝的不好，橋面鋪裝后伸縮縫澆筑的不好，使用過程中，在反復荷載作用下致使伸縮縫損壞。

為了減少伸縮縫，大量采用連續梁或連續橋面。橋面連續就需設置連續縫，連續縫的設置不夠完善，致使連續縫破損，而產生橋面跳車。橋面連續縫處，變形假縫的寬度和深度設置得不夠規范，不夠統*，這也不同程度地影響著連續縫的正常工作。

止水帶是利用橡膠的高彈性和壓縮變形性的特點，在各種荷載下產生彈性變形，從而起到有效緊固密封，防止建筑構件的漏水、滲水，及減震緩沖作用。 橡膠止水帶的分類有：中埋式橡膠止水帶、外貼式橡膠止水帶、中埋可注漿式止水帶、遇水膨脹橡膠止水帶等五十余種產品，常用的規格有300×6，300×8，300×10，350×8，400×10mm等，常用型號為中埋式651型。止水帶的設計及選用止水帶的選擇a、應根據構筑物的重要性等*、變形縫變形量及水壓、止水帶的使（應）用工作環境、經濟因素等條件綜合考慮確定。在*般較大工程的建筑設計中，由于不能連續澆注，或由于地基的變形，或由于溫度變化引起的混凝土勾件熱脹冷縮等原因，需留有施工縫、沉降縫、變形縫，在這些縫處必須安裝止水帶來防止水的滲漏問題。止水帶主要用于混凝土現澆時設在施工縫及變形縫內與混凝土結構成為一體的基礎工程，如地下設施、隧道涵洞、地鐵、船塢、輸水渡槽、攔水壩、貯液構筑物等。

公路橋梁伸縮縫的作用及分類

在橋梁工程中，要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

由于橋梁處于室外，在動荷、溫度、混凝土的收縮和徐變作用下，梁體產生位移，位移過大時就會影響行車舒適和安全。為了調節橋梁上部結構之間的位移和聯接，需設置伸縮縫。但是設計不當，安裝質量低劣，和缺乏科學的及時養護，伸縮縫處就會跳車，這是目前*內常見的病害，并且越來越突出。橋梁伸縮縫處出現破壞、下沉、錯臺，在車倆通過時對橋梁產生跳動沖擊，產生附加荷載，影響行車舒適性，嚴重時產生安全事故。為了消除臺階、跳車等現象，我*已經采用許多行之有效的辦法，其中橋梁伸縮縫的安裝是*項極為重要的項目，施工缺陷是不容忽視的。

鋼制支承式、組合剪切式（板式）、模數支承式、對接式及無縫式伸縮縫。

公路橋梁伸縮裝置就是為使車輛平穩通過橋面并滿足橋梁上部結構變形的需要，在橋梁伸縮縫處設置的有橡膠和鋼材等構件組成的各種裝置。伸縮縫GQF-C型、GQF-Z型、GQF-L型、GQF-F型、GQF-MZL型、全部采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫產品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型橋梁伸縮裝置適用于伸縮量80mm以下的的橋梁,GQF-MZL型橋梁伸縮裝置型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.我公司生產的公路橋梁伸縮裝置規格齊全，質量可靠，符合部標JT/T4-93，多年來深受用戶的好評和信賴，歡迎惠顧。

公路橋梁伸縮縫施工日期：2012年10月6日13:27由于現在溫差的變化,混凝土也將會有變化、對于汽車動荷載等*系列外部荷載作用的影響,橋梁梁體長度會發生*些變化,使梁端發生位移。為了適應這種位移,并且保持整個梁體平穩,保證行車安全舒適,橋梁結構中必須在合理的位置設置伸縮縫。*、橋梁伸縮縫的作用由于公路橋梁都處于室外,并且根據其使用功能,公路橋梁會受到溫度變化、混凝土變形、動荷載等*系列因素的作用,使得橋體產生變形。如果這種變形量過大,會影響到橋體的使用安全。所以為了調節由車輛荷裁、環境特征和橋梁建筑材料的物理性能所引起的上部結構之間的位移和上部結構之間的聯結,所以必須要設置伸縮縫。橋梁伸縮縫處出現跳車和損壞現象,影響行車的舒適和安全。出現這些問題,除了車輛通行量增多、載重量增大、車速加快等客觀原因?qū)ι炜s裝置的損壞外,伸縮縫設計和施工的欠缺不容忽視。二、伸縮裝置應用現狀我*在工程上實際應用的橋梁伸縮縫種類很多,按照不同的標淮有不同的分類形式。根據伸縮裝置的傳力方式和構造特點,目前我*常用橋梁伸縮裝置可分為以下五大類1)對接式伸縮裝置;(2)鋼制文承式伸縮裝置;(3)組合剪切式(板式)橡膠伸縮裝置;(4)模數支承式伸縮裝置;(5)無縫式(暗縫型)伸縮裝置主要類型有GP型、TST彈塑體、EPBC彈塑體等。三、對伸縮裝置要求與影響伸縮量因素3.1基本要求對已安裝的橋梁伸縮裝置的破壞情況的調查及原因分析發現:當設計、施工和養護管理等任何*個環節稍有缺陷和不足,就會造成伸縮裝置的破壞。對橋梁伸縮裝置的總體要求是:能適應橋梁溫度變化、混凝土收縮徐變引起的伸縮;能適應橋梁由撓度變化引起的變位;行駛性能良好的構造;具有良好的整體性、高剛度和耐久性;構造簡單,施工、維護容易;具有良好的排水性和防水性。3.2影響伸縮量因素溫度變化。橋梁結構是暴露于自然環境中的*種結構物,橋梁梁體的溫度隨著周?chē)髿獾臏囟鹊淖兓兓?。梁體的溫度變化使其縮短或伸長,變化量與橋址所在地區的氣溫有關。橋梁結構的溫度變化范圍應根據建橋地點的氣溫條件而定。鋼結構可按當?shù)?高和*低氣溫確定;磚、石、混凝土、鋼筋混凝土和預應力混凝土結構*般可按當?shù)卦缕骄?高氣溫和月平均*低氣溫確定。混凝土的收縮徐變。混凝土的收縮、徐變是混凝土材料本身固有的特性,受許多因素的影響。如混凝土的水灰比、骨料、構件幾何尺寸、加載齡期等。故對于混凝土橋梁,無論是鋼筋混凝土橋梁還是預應力混凝土橋梁,伸縮量計算時均須考慮混凝土收縮引起的變位,預應力混凝土橋梁還必須考慮混凝土徐變引起的變位。各種荷載引起的橋梁結構的撓曲。橋梁結構在各種荷載作用下會產生豎向撓度,位于橋梁端部的伸縮裝置也隨之產生垂直變位、水平變位和轉角變位。特別對于大跨徑橋梁結構或梁體剛度較小、容易撓曲的結構,梁體的撓曲變形會在梁端伸縮裝置處產生較為明顯的轉角變位,并伴隨水平和垂直變位?？v向坡度對伸縮變位的影響。位于較大縱坡上的橋梁,梁體伸縮時會引起垂直方向上的變位。由于數值較大的豎向錯位的存在,極易破壞伸縮裝置。因此,橋梁位于較大縱坡或伸縮量大時應特別注意這個因素。斜橋和彎橋的變位。斜橋和彎橋的變位分為徑向變位和切向變位,使得伸縮裝置在平面內即受扭又受剪,極易破壞伸縮裝置。因此,在橋梁結構設計、伸縮裝置類型的選擇及施工過程中應于重視。四、伸縮縫主要施工技術伸縮縫類型是設計者綜合考慮公路等*、梁體長度及結構特點等因素選定的,不同類型的伸縮裝置有不同的特點。雖然不同類型的伸縮裝置從適用梁體伸縮的角度來看,設計上能夠滿足使用要求,但從使用效果來看,對行車影響及伸縮裝置自身耐久性方面有所不同。本文對某公路橋梁伸縮縫施工技術進行分析。伸縮縫安裝工藝按照施工順序可分為:先裝縫后鋪路和先鋪路后裝縫兩種工藝。本次施工選用先鋪路后裝續安裝工藝,即在橋梁伸縮縫處先行攢錦瀝青路面,待壓路機充分壓實達到通車條件后,切除伸縮縫部位的路面、安裝伸縮縫。這*工藝較先裝縫后鋪路工藝更能保證伸縮縫部位的平順,能克服臨近伸縮縫兩側的不易密實的問題。其具體的施工工藝如下:放線過程中找出梁端間隙的**線,按照設計的位置及尺寸準確畫線,保證伸縮裝置能夠?qū)ΨQ(chēng)放在梁端伸縮間隙上。清理伸縮縫范圍內的瀝青混凝土路面及回填物,特別是將伸縮縫內及墩頂上的雜物徹底清除干凈,從而保證伸縮縫能自由伸縮,梁與梁、梁與背墻之間的距離達到規范要求,且新澆混凝土與舊混凝土的接觸面應進行鑿毛處理,使新舊混凝土能充分結合。整理預埋鋼筋:按照設計圖紙對歪倒變形鋼筋扶正,對于預埋鋼筋數量不足的部位進行補筋,方法是利用鋪裝層鋼筋或吊裝梁用鋼筋代替預埋鋼筋,或?qū)⑺a(bǔ)筋與預埋鋼筋從下部用鋼筋焊接?？p寬調節:若按施工溫度計算的伸縮裝置的預留縫寬與安裝時的溫度不符,應將縫寬按照設計圖紙進行調整。安裝時應考慮氣溫的變化,CQF型伸縮縫為整體安裝,出廠時鋼梁用U型卡焊接固定,如安裝前現場計算的鋼梁間繞寬與已固定好的縫寬有出入時,安裝時還應切斷U型卡,對伸縮裝置縫寬進行調整。鋼筋調節及焊接:為保證加高處理后的預埋筋連接強度,可采用雙面焊接,焊接長度保證鋼筋5倍直徑以上。安裝過程中不要在型鋼上任意施焊,以免型鋼變形影響平整度,焊繞長度要滿足規范要求?；炷潦┕?伸縮經過渡段為高標號混凝土,由于高速公路伸縮縫施工路線長,工作面多,常用罐車運輸混凝土,這就要求混凝土既要達到設計強度又要具備良好的和易性,選擇高效混凝土外摻劑是行之有效的方法。澆注混凝土前應將伸縮縫預留槽中雜質清理干凈,舊混凝土面用清水潤濕,也可以潑灑*層水泥漿。澆注過程中振搗要均勻充分,避免漏振,同時防止振搗棒破壞境塞泡沫海綿。如混凝土厚度超過規范要求,應分層澆注。澆注混凝土過程中采取防護措施,防止混凝土污染路面?；炷两K凝前適當時間進行拉毛處理。由于混凝土標號高,水泥用量大且夏季施工,水份蒸發快,養生對于保證混凝土質量非常關鍵。根據伸縮縫施工現場特點,選用灑水并用塑料薄膜覆蓋進行養生,在養生期內(7d)每天補給水以保持水分充足,避免混凝土表面出現裂隙。
