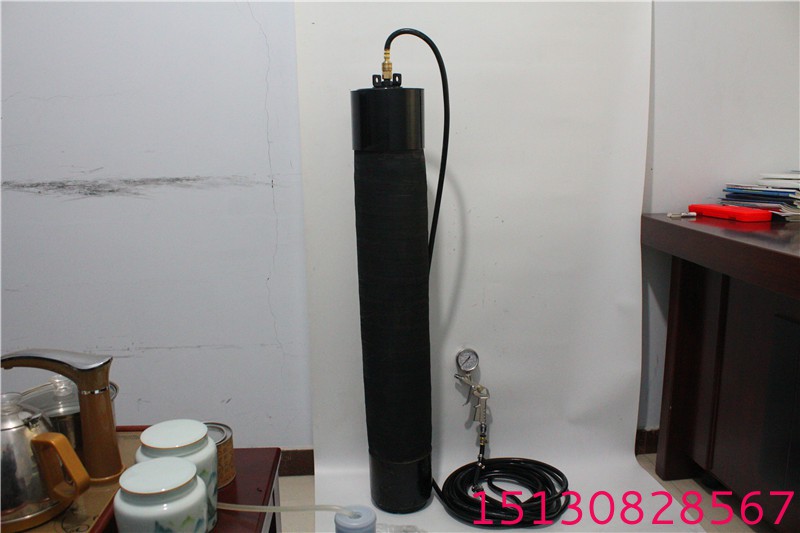

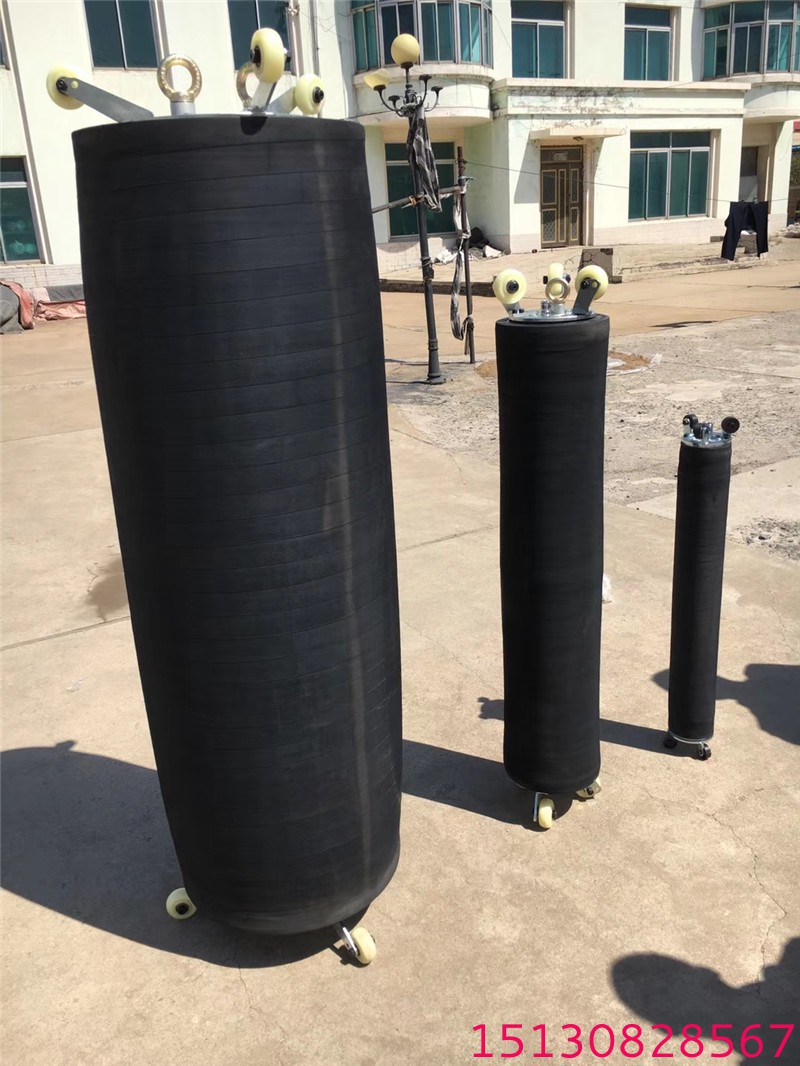

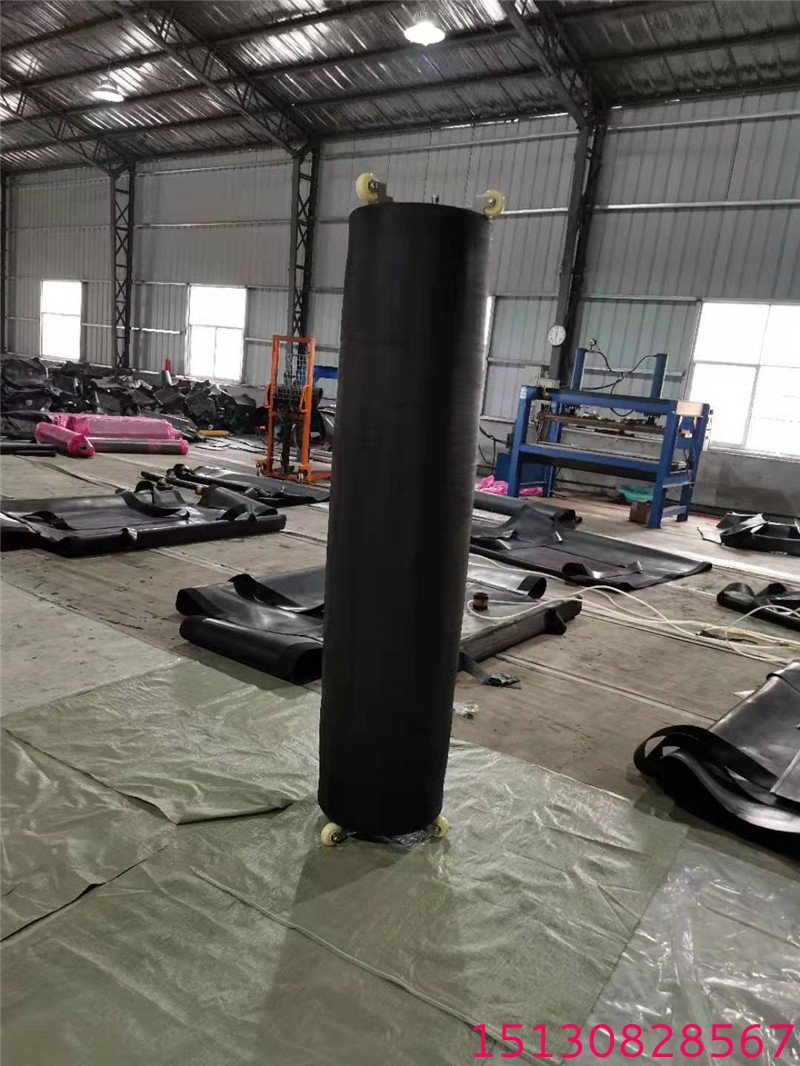

管道內襯修復氣囊 cipp非開挖點狀修復樹脂
cipp局部修復樹脂產品特點
常溫快速固化，可帶水作業耐高溫
耐酸堿，耐水，不收縮
樹脂固化后，性能優越，強度大，可維系50年壽命
不含揮發性有機復合物(不含聚苯乙烯)
與PP/PE/hdpe等低表面能管道粘合效果好
修復范圍從DN50至DN1200，修復長度0.5*5m(根據修復氣囊長度)
可根據不同溫度選配不同型號樹脂
玻璃纖維布
? 特殊設計的雙層結構；
? CRF(+) 1050 g/m2；
? CRF(+) 1400 g/m2。
1.將待修復管道上游、下游緊鄰管口及前*段排水管管口分別用堵水氣囊進行封堵（即上、下游各個堵水氣囊），繞后對管道進行清淤。2.將特制玻璃纖維織物用適合樹枝浸透。3.將上述玻璃纖維布纏繞于修復氣囊上，在CCTV機器人的引導下到達修復地點。4.向修復氣囊充氣、均勻膨脹后使纖維布被壓覆在管道上，保持壓力待樹脂固化。5.氣囊泄壓縮小并拉出管道。6.后進行CCTV機器人視頻檢測，進行施工質量檢測。7.排水管道處于流砂或軟土暗浜層，由于接口產生縫隙，管周流砂軟土從縫隙滲入排水管道內，導致管周土體流失，路基失穩，管道下沉，路面沉陷。因此，點狀CIPP修復時，必須進行損壞處管內清洗，并且由CCTV機器人確認。1.用途：管道局部損壞的修復及管道維護。
在管道非開挖修復領域，原位固化法(CIPP)是*種較常見的地下管道修復工藝。這種工藝的基本施工方法是：在施工現場將玻璃纖維布等織物上涂上樹脂等修復劑，再將涂有修復劑的織物包裹在充氣氣囊等設備上，把氣囊放入排水管道，通過人工或機械的方式拖動氣囊到指定位置，如此即可進行管道修復。[0003]在實際現場操作過程中，需要現場加工修復產品。由于修復劑需要避免光照，所以現場需要支起遮光棚，在棚內操作。此外，需要攜帶的工具多，如刮涂工具、盛裝樹脂的容器等；現場將修復劑刮涂在織物上，刮涂之后需要等待*定時間，使得樹脂完全浸潤織物，操作費時費力。并且樹脂不易保存，對盛裝的容器有*定要求。

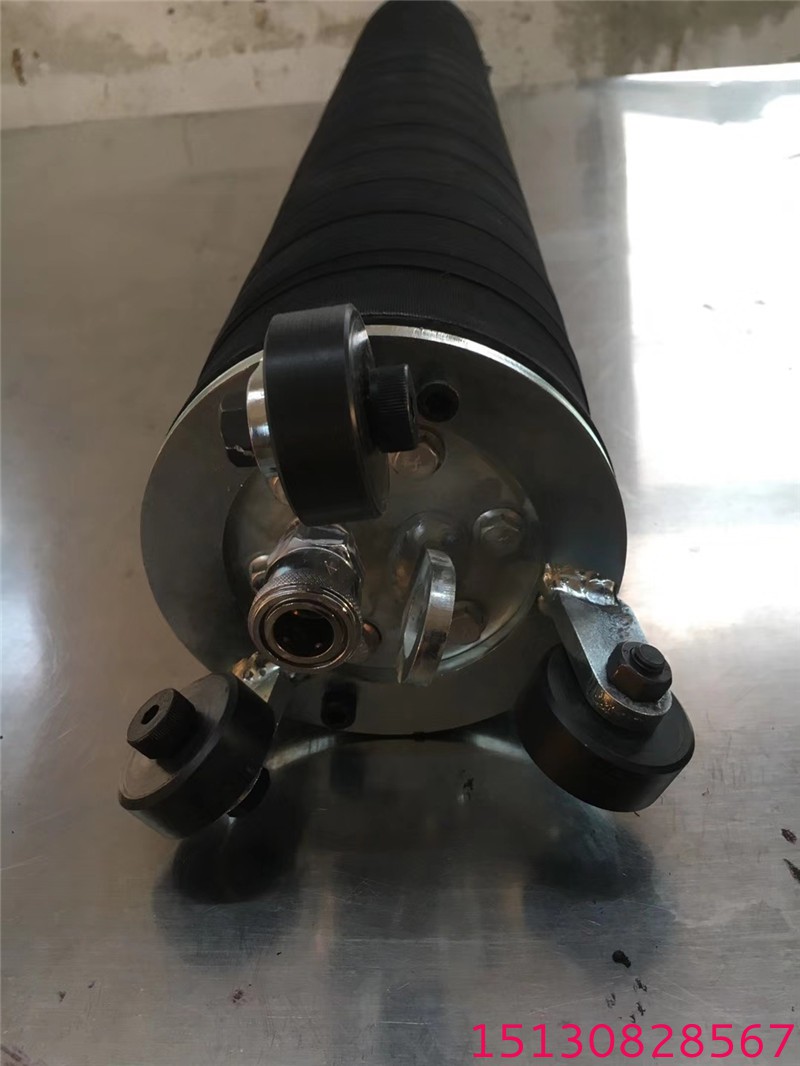

在市政排水管道非開挖修復過程中，管道局部發生破損時，經常會用到*個管道 修復技術即內襯修復技術，方法是將涂有特種膠水的高強玻纖布或其它復合材料貼于破損 部位，凝固后即可將破損部位遮蓋修復，從而使管道恢復運行，大大延長了管道的壽命，在 修復過程中，由于材料直接貼附在管道上容易脫落，無法完成修復過程，往往要使用氣囊充 氣膨脹后將材料貼緊，氣囊膨脹后對修復材料施加應力，使材料與管道貼合更緊密，不容易 脫落，從而完成修復過程；但是在氣囊修復管道過程中，由于排水管道*般未加裝閥門，需 要進行帶水作業，氣囊充氣膨脹后，會阻斷管道內的水流，阻斷時間越長管道內的水壓就越 大，當水壓超過氣囊承受的極限時，氣囊就會沿水流的方向發生位移，或直接將氣囊沖入下 游，這樣不但無法完成管道的修復，而且氣囊沖入下游還會阻斷下游管道；如此需花費很大 的人力物力才能將其從下游管道取出，進而影響管道的修復效率。兩所述端蓋上設置的鉤掛機構和滑動機構的作用是：兩繩索分別鉤掛在兩所述端蓋上的所述鉤掛機構上，將所述囊體拖拽至待修復管道內，由于所述滑動機構的作用，所述囊體更加容易在管道中滑動，進而便于所述囊體在管道中運動；所述囊體設置的泄水通道，所述泄水通道沿囊體的軸向貫穿囊體兩所述端蓋，其作用是：在管道的修復過程中，從所述囊體上游來的水通過泄水通道流經所述囊體，并流至所述囊體的下游，使所述囊體所承受的水壓較小，進而避免了所述囊體由于承受較大水壓而發生位移或直接被沖至下游管道的情況。
