市政非開挖管道點狀修復氣囊

　　點狀（位）內襯修復（復合玻璃纖維）用專用樹脂將玻璃纖維布織物浸透，再將玻璃纖維布織物送至管道損壞處，通過特定工藝將其與管壁相貼，然后專用樹脂在常溫下固化，固化后的樹脂和玻璃纖維布整體共同封堵管道的破損處。

*、準備工作

　　管道上游無來水

　　管道已經被清潔

　　修補點已經被確認

　　修補材料、設備、人員已經就位

　　二、工藝流程

　　樹脂的攪拌-將兩種不同性質的、按比例配制完成的樹脂，倒入*敞口容器（鐵制品或塑料制品）內，用攪拌器攪拌，做到攪拌充分，顏色均勻。

樹脂的刮抹：將攪拌完成的樹脂，用刮刀在玻璃纖維布上均勻刮抹。玻璃纖維布應事先按不同的管徑要求裁剪完成。樹脂在刮抹過程中，玻璃纖維布應按規定分次折疊，在每次折疊后，都必須刮抹樹脂。

玻璃纖維布的纏繞：抹滿樹脂的玻璃纖維布纏繞在管道修復氣囊上，在玻璃纖維布的兩頭用細鐵絲固定。玻璃纖維布的纏繞松緊程度以自然、松馳為標準，鐵絲固定以玻璃纖維布不散開為度。

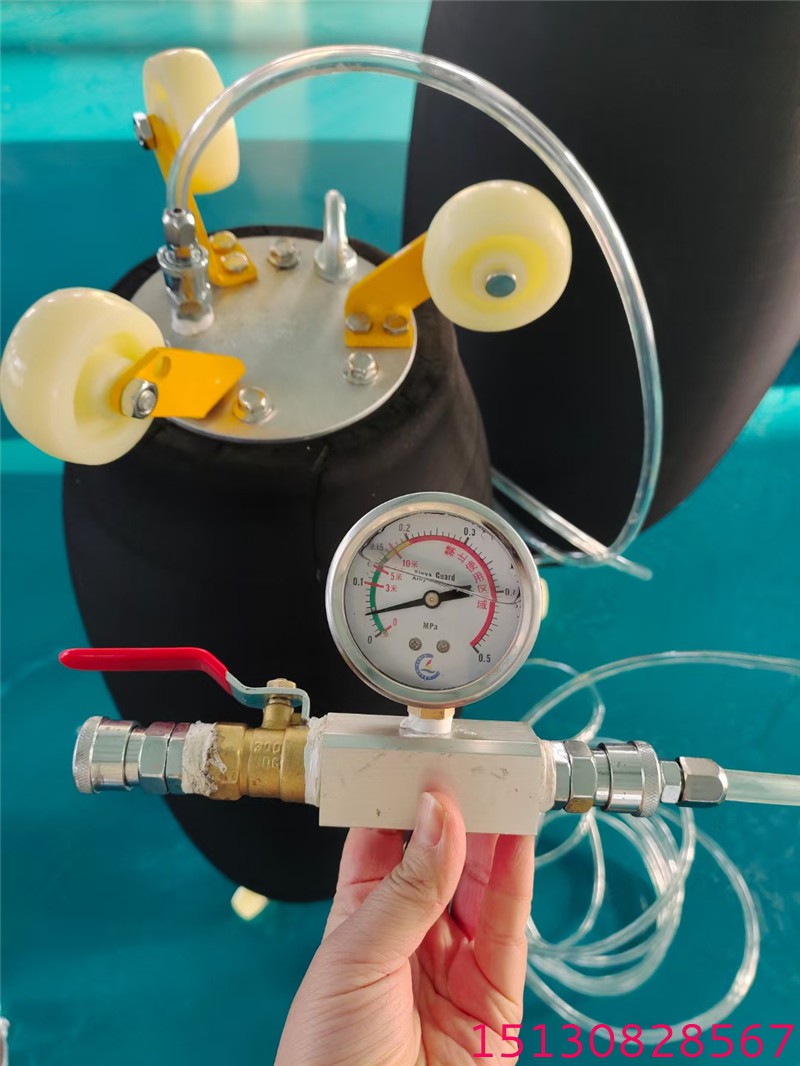

管道修復氣囊就位：專用修補器進入管道后，操作人員采用專配的充氣頂管將修補器推入管道內部，并與CCTV攝像儀操作人員用對講機互相溝通，將專用修補器精確定位在修補點。

樹脂的固化：修復氣囊充氣完畢、并達到匹配壓力，纏繞玻璃纖維布的修補器便緊緊地密貼在修補點的管壁內側。玻璃纖維布中的樹脂開始固化。在樹脂的固化過程中，修補器內部的氣壓必須保持不變，直至樹脂固化過程結束。

　　修復氣囊的回收：樹脂固化結束后，就可對修復氣囊進行回收。將專用修補器內的氣壓釋放至常態（修補器內部的空氣必須全部放光，否則，在回收的過程中，修補器容易被管壁磨損）。修補器在放氣的過程中，檢查井內不準有操作工人。

1、CIPP局部修復法工藝特點

（1）局部現場固化主要是氈筒氣囊局部成型兩種技術，在損壞點固化樹脂，封堵管道漏水點，并可提供*定的結構強度。

（2）在小口徑排水管道非開挖修復中，通常配合整體修復使用。

2、使用范圍

（1）適用管材為鋼筋混凝土材質及其他材質雨污排水管道。

（2）適用于排水管局部修理，用于管道接口處有滲漏或臨界時預防性修理。

CIPP局部樹脂固化修復管道非開挖修復案例、專業鄉下污水排水管道非開挖修復技術提供施工，城鄉管道管網非開挖修復，非開挖是指利用各種巖土鉆掘設備和技術手段，通過導向，定向鉆進等方式在地表極小部分開挖的情況下（通常指入口和出口小面積開挖），敷設，更換和修復各種地下管線的施工新技術，不容易阻礙交通，不可能破壞綠地，植被，很難影響商店，學校和居民的正常生活和工作秩序，解決了傳統開挖施工對居民生活的干擾，對交通，環境，周圍地區建筑物基礎的破壞和不良影響。中*市政管道非開挖修復工程有限公司為此具備著較高的社會經濟效果。CIPP紫外光固化非開挖修復技術指，采用機械牽引將浸滿感光性樹脂的氈制軟管拖入被修復的管道，灌注壓縮空氣使其緊貼管道內壁，通過紫外光燈照射使樹脂在管道里頭固化，形成高強度內襯樹脂新管的管道整段內襯修復技術。

非開挖修復CIPP紫外光固化施工步驟施工步驟：1，設計階段：1），基于CCTV檢測報告和管線屬制定UV內襯修復方案。UV修復工程方案設計應當滿足如下原則：①，修復后滿足原管道設計承載負荷的結構強度要求。②，修復后滿足原管道設計排水流量的過流本事要求；2）同*管段的點狀修復超過3處的，宜采用無死角修復。3）當管道產生部分管段脫落缺失，管道接口錯位，管道開裂，管道局部腐蝕，管道滲漏等局部輕微損壞時，需要對管道實施點狀修復。4），軟管拖拉時應滿足***容許拖拉力要求。5），內襯管壁厚度應遵照待修復管道檢測的影像資料或管道的評估報告開展，同時應充分節后地下水，路面動載，管道原設計資料，建設方的具體需求等因素。

3、工藝原理

（1）局部現場固化采用聚酯樹脂、環氧樹脂或乙烯基樹脂，可使用含鈷化合物或有機過氧化物作為催化劑來加速樹脂的固化，進行聚合反應形成高分子化合物。該材料是單液性注漿材料，施工簡單，設備清洗也十分方便。

（2）其樹脂與水具有良好的混溶性，漿液遇水后自行分散、乳化，立即進行聚合反應，誘導時間可通過配比進行調整。

（3）該材料對水質的適應較強，*般酸堿性及污水對其性能均無影響。

4、施工主要材料、設備

CIPP局部樹脂固化修復管道非開挖修復案例、我公司為本工程選用的玻璃纖維布料，采用特殊的雙層結構設計，耐酸堿、致密性好、高拉伸強度、樹脂浸漬效果好。

把浸漬好樹脂的玻璃纖維軟管拉入待修的舊管道中，采用紫外線（UV）固化，省去了傳統翻轉式熱水固化施工工藝：“現場搭架，現場用水翻轉和二次排放廢水等環節”，依照不相同管徑，紫外線UV燈架平均以1米/分鐘 的巡航速度固化，實現低碳**，快捷，低成本。**非開挖內襯修復的優越性。此工藝。UV-CIPP工藝來源于德*憑借玻纖內襯優越的材料性能：20500 MPa的環狀彈性模量。安全，靠得住的排水管道修復方案。目前在德*，英*，美*，日本，中*等**被廣泛應用。作為原位固化法（CIPP）中的*種。紫外光固化修復清淤CCTV檢測施工團隊操作它采用的是拉入法可提供內襯壁厚僅為3-15毫米，DN的牢固緊密的管道內襯材料。也是目前*際上使用多的管道修復技術。不斷用心為客戶提供經濟作為江蘇省內*引進德*UV-CIPP設備和技術的企業城鄉管道非開挖修復工專業郊區市政管道非開挖修復 紫外光固化法/CIPP翻轉修復 紫外光固化修復技術（UV-CIPP）是我公司非開挖修復的主要方式之*。紫外光固化管道修復儀器人及系統的**生產方法本屬于紫外光固化管道領域，具體涉及*種紫外光固化管道修復儀器人及系統。

局部樹脂固化修復方法：

在CCTV配合下進入管道安裝

（1）根據管道閉路電視（CCTV）檢測的數據資料，確定所要修復的局部尺寸，把玻璃纖維材料按照修復尺寸剪切。

（2）計算樹脂用量，并用量具稱量，按照*定的比例，時間、拌混合攪：1分半鐘；

（3）將攪拌后的混合樹脂倒入玻璃纖維材料上，進行碾刮，充分浸潤。

（4）把充分浸潤樹脂的玻璃纖維纏繞包在專用管道內襯修補器上。

（5）管道內襯修補器把玻璃纖維材料導入需要修復的管道內位置，

（6）在 CCTV 電視檢測的監視下，修補器帶著氣壓進行工作

（7）管道內襯修補器放氣，撤離，固化后的玻璃纖維緊密粘貼在管道內壁上，修復工作完成。
